Systém pro ověřování polohy hrotu Sherlock 3CG™ Diamond

K jádru věci

sherlock_3cg_diamond_hero v2
Načítání
Přehled
false
K jádru věci
K jádru věci

Lékaři používající systém ověření polohy hrotu (TCS) Sherlock 3CG™ pro umístění PICC eliminovali škodlivé záření z potvrzujících rentgenových snímků hrudníku1 a snížili náklady na svá zdravotnická zařízení.2

Systém 3CG™ Diamond TCS poskytuje rozšířené uživatelské rozhraní s aktualizovanými funkcemi.
Systém 3CG™ Diamond TCS poskytuje rozšířené uživatelské rozhraní s aktualizovanými funkcemi.

Zvýraznění vlny P — Pomáhá lékaři určit, zda je vlna P přítomná, identifikovatelná a konzistentní.

Identifikace maxima vlny P – Vylepšuje uživatelské rozhraní identifikací maxima vlny P s barvou a změnou tvaru styletu, zvýrazněním a změnou barvy EKG.

Systém Sherlock 3CG™ Diamond TCS navíc obsahuje všechny skvělé funkce systému Sherlock 3CG™ TCS.

Funkce

Systém 3CG™ Diamond TCS poskytuje rozšířené uživatelské rozhraní s aktualizovanými funkcemi.

  • Simultánní zobrazení sledování hrotu katétru a EKG
    Integruje sledování hrotu katétru a potvrzení EKG na stejném displeji
  • Základní úroveň statického EKG
    Poskytuje srovnávací křivku EKG pro interpretaci změn vlny P a jako pomůcku při identifikaci maxima vlny P

  • Dynamická křivka EKG
    Měří změny morfologie vlny P, které umožňují umístění hrotu katétru v blízkosti kavoatriální junkce
  • Udržení sterilního pole
    Připojení skrz roušku umožňuje během zavádění zachovat sterilní pole s maximální bariérou. Sonda a bezdrátové dálkové ovládání vám umožňují zachovat sterilitu během komunikace se systémem Sherlock 3CG™ TCS
  • Potvrzovací dokumentace hrotu
    Umožňuje snadné zdokumentování polohy hrotu PICC do záznamů pacienta nebo jeho uložení do systému Sherlock 3CG™ TCS.

  • Soulad s pokyny
    Pomáhá vám plnit pokyny AVA a INS pro správné umístění PICC tím, že napomůže umístit hrot PICC v blízkosti konektoru kavoatriální junkce

Výhody

  • Indikováno pro použití jako alternativní metoda k rentgenu hrudníku a skiaskopii k potvrzení umístění hrotu PICC u dospělých pacientů s přítomnou, identifikovatelnou a konzistentní vlnou P
  • Okamžité potvrzení umístění hrotu PICC u lůžka a okamžité uvolnění vedení PICC

  • Zkracuje čas od zahájení postupu zavedení do uvolnění pro IV terapii ve srovnání s umístěním „slepých“ katétrů potvrzených rentgenem hrudníku3
  • Eliminuje náklady spojené s potvrzujícím rentgenem hrudníku a čas strávený čekáním na čtení rentgenového potvrzení2

  • Eliminuje expozici potvrzujícího rentgenu hrudníku pacienta a lékaře

Doporučeno Národním institutem pro zdraví a klinickou kvalitu (National Institute for Health and Care Excellence) UK2

Zde najdete doporučení založená na důkazech ohledně systému ověření polohy hrotu Sherlock 3CGTM pro umístění periferně zasunutých centrálních katétrů.

Objevte cestu PICC
Objevte cestu PICC
Products & Accessories
RELATED PRODUCTS NOT AVAILABLE
References
false

Klinická studie

Použití rentgenu k potvrzení umístění hrotu PICC potenciálně prodlužuje dobu do zahájení léčby a vystavuje pacienty škodlivému záření.1

Systém pro ověřování polohy špičky (TCS) Sherlock 3CG™ se dostává k jádru věci tím, že využívá srdeční elektrickou aktivitu dospělého pacienta k umístění špičky PICC v těsné blízkosti kavální síňové junkce (CAJ). Konečné umístění hrotu je potvrzeno sestrou u lůžka a infuzní terapie může začít okamžitě bez nutnosti potvrzujícího rentgenového snímku hrudníku.

Výsledky klinické studie

V klinické studii bylo 99,1 % ze 114 katétrů PICC umístěno v CAJ nebo +/- 1 cm od ní pomocí technologie ověření hrotu Sherlock 3CG™.4

Možnosti hardwaru

Systém ověření polohy hrotu (TCS) Sherlock 3CG™ zjednodušuje proces zavádění periferně zaváděného centrálního katétru kombinací technologie umístění hrotu PICC do vybraných ultrazvukových systémů Site~Rite™.

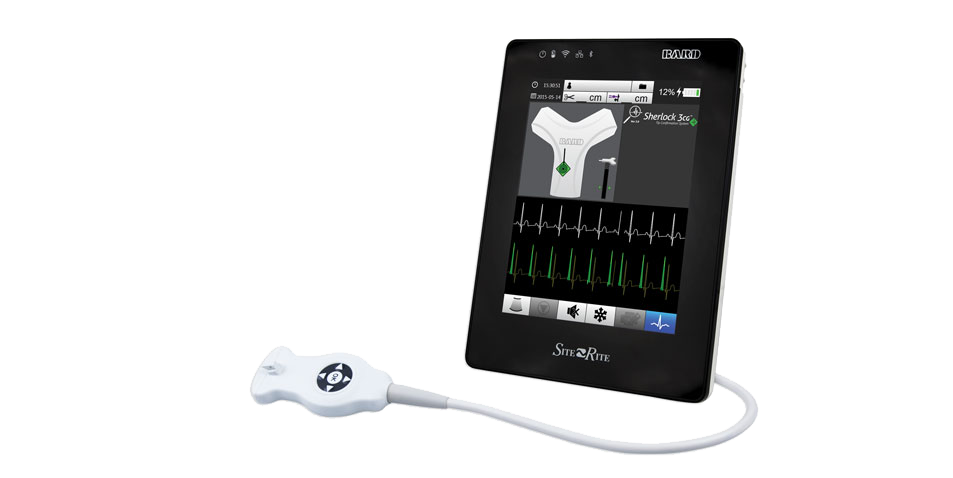

Ultrazvukový systém Site~Rite™ 8 je v současné době k dispozici s integrovaným systémem Holmes 3CG™ Diamond TCS.

Ultrazvukový systém Site~Rite™ 8 s integrovaným systémem Sherlock 3CG™ TCS je univerzální místo pro umístění PICC, což vám umožní:

  • hodnotit a posuzovat cévní řečiště pacienta
  • výběr a vstup do příslušné cévy
  • použití technologie sledování hrotu k vyhledání hrotu katétru a jeho navigaci do SVC
  • použít technologii EKG k rozlišení změn amplitudy vlny P a identifikaci max. vlny P
  • ověřit umístění hrotu katétru v kavální síňové junkci (CAJ) bez nutnosti potvrzujícího rentgenu hrudníku
  • DICOM® (Digitální snímkování a komunikace ve zdravotnictví) ve vybraných systémech nebo tištěné dokumentaci
Návody k použití
false
true
Zdroje

Literatura

Informace o indikacích, kontraindikacích, rizicích, varováních, upozorněních a pokynech k použití najdete na štítcích a v přibaleném letáku.

  1. NICE guidelines 2015. “The Sherlock 3CG Tip Confirmation System for placement of peripherally inserted central catheters”.Chapter 6.1 https://www.nice.org.uk/guidance/mtg24
  2. Sanjay A. Patel et.al “Bedside Peripherally Inserted Central Catheter Tip Confirmation: A Direct Savings Analysis” JAVA.Vol 23 No 2.2018.
  3. Kenneth J Tomaszewski et.al “Time and resources of peripherally inserted central catheter insertion procedures: a comparison between blind insertion/chest X-ray and a real time tip navigation and confirmation system” ClinicoEconomics and Outcomes Research 2017:9 115–125.
  4. Údaje ve spisech. BD, Salt Lake City, USA. 114 hodnocených subjektů; 113 potvrzených.
